Модуль предназначен для чтения-записи калибровок и программы ЭБУ Siemens VDO MSE 3.5 устанавливаемых на автомобилях TagAz RoadPartner/TaGeR/SsangYoung Rexton с двигателями 2.3/2.8/3.2л через диагностический разъём.
Операция чтения ЭБУ выполняет чтение всего содержимого микросхемы FLASH-памяти.
Операция записи ЭБУ перепрограммирует только калибровки и программу, при этом область бут-сектора записываемой программы и содержащейся в контроллере должны быть идентичны.
Для перепрограммирования бут-сектора необходимо удерживать кнопку Shift с момента нажатия кнопки Запись до начала процесса стирания FLASH. При этом ошибка программирования на первых 13% может привести к невозможности работы с ЭБУ по диагностике.
Область данных используемая для эмуляции EEPROM при операциях записи не затрагивается.
Обратите внимание:
| · | программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель (приобретается отдельно или используется кабель диагностики из комплекта программы SMS-Diagnostics), подключаемый к адаптеру CombiLoader v3. |
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. |
Окно программы содержит следующие вкладки:

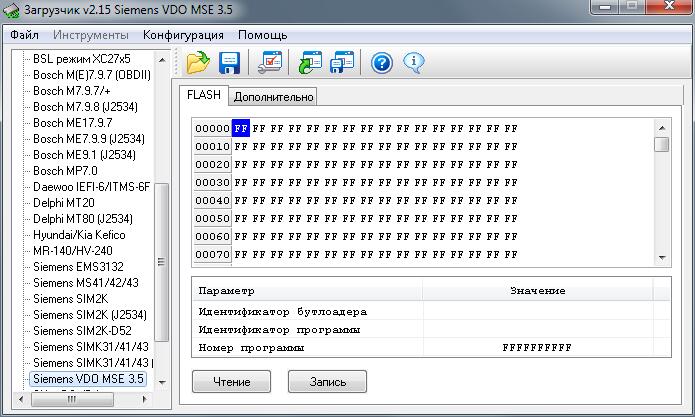

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

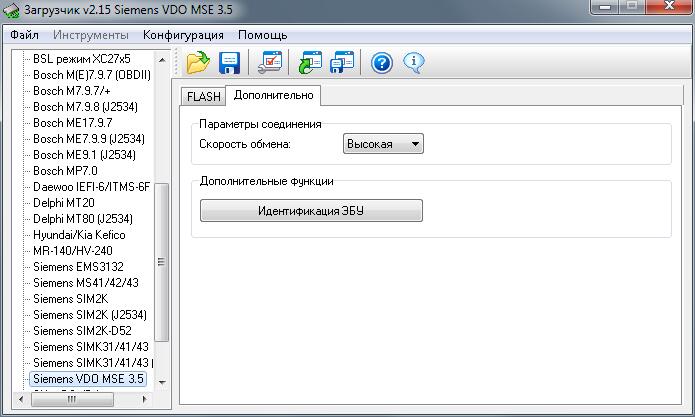

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ. |
Дополнительные функции:
| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
Обратите внимание:
| · | данных, прочитанных диагностическим методом достаточно для работы с ЭБУ модулем "BSL режим C16x". В случае, когда операция обновления бут-сектора прервалась и ЭБУ не выходит на связь, воспользуйтесь модулем "BSL режим C16x" с выбором драйвера "Bosch M(E)7.9.7". При этом, для обеспечения возможности работы с ЭБУ в режиме BSL необходимо на всё время чтения-записи ЭБУ перемыкать контакты 8МГц кварца, расположенного у края платы чуть правее середины: |
