Модуль предназначен для чтения-записи микросхем FLASH/EEPROM в ЭБУ, основанных на процессорах Infineon семейства C166 через встроенный BootStrapLoader.
Также, данный модуль может быть использован для чтения-записи микросхем EEPROM в ЭБУ, основанных на процессорах ST семейства ST10 (F273-F276).
Окно программы содержит следующие вкладки:

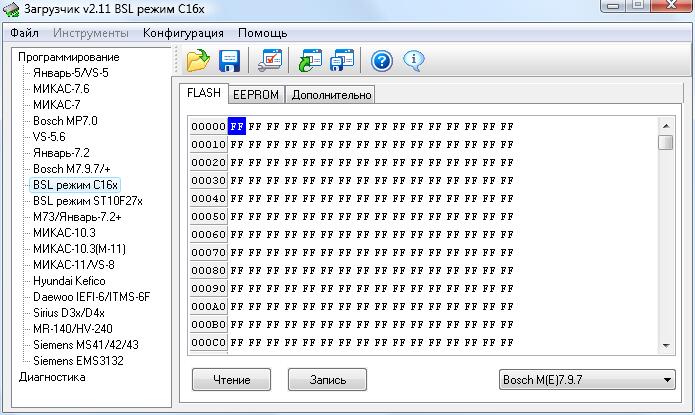

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера, выбора типа ЭБУ и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

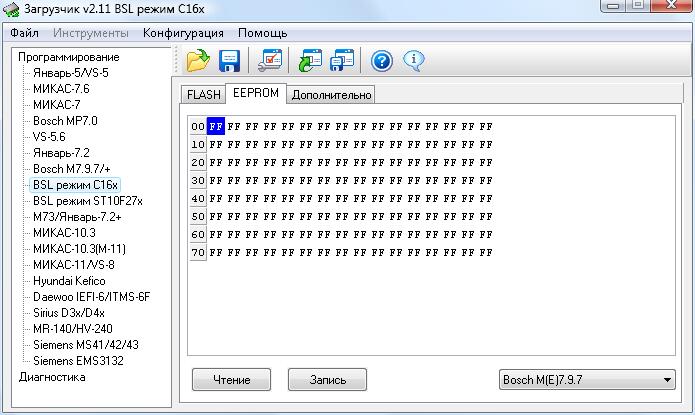

Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера, выбора типа ЭБУ и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |

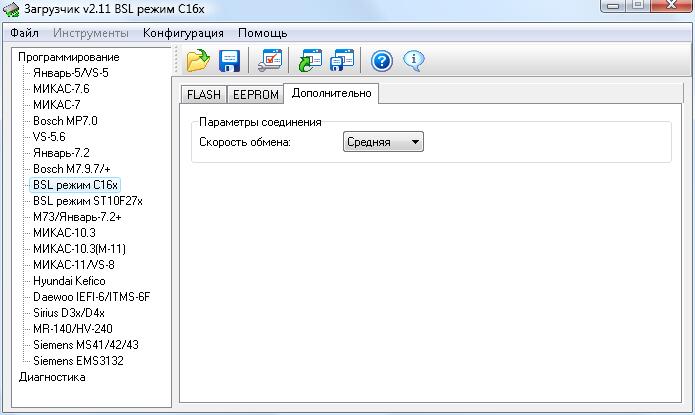

Вкладка Дополнительно
На этой вкладке можно выбрать параметры соединения (скорость обмена с ЭБУ). В том случае, если связь с ЭБУ прерывается, попробуйте работать на более низкой скорости.
Для работы с ЭБУ, его необходимо вскрыть для перевода в режим программирования. Перевод в режим программирования производится замыканием 104 контакта процессора через резистор номиналом 4.2кОм..6.8кОм:
| · | либо на массу ЭБУ |
| · | либо от сигнала разрешения программирования Универсального кабеля Загрузчика (также, через резистор). |
В случае работы с ЭБУ с процессорами ST семейства ST10 обратите внимание, что 105 контакт процессора во время программирования не должен иметь резистора на массу, установленного внутри ЭБУ. Проверить его наличие можно путем измерения тестером сопротивления с 105 контакта процессора на землю в диапазоне 20кОм. Имейте ввиду, что измерение сопротивления в обратном направлении (с земли на 105 контакт процессора) даст неверные результаты. В случае наличия такого резистора, его необходимо найти на плате ЭБУ и выпаять на время программирования.
Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.
Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения с в соответствии с типом ЭБУ.
При выборе определенного типа ЭБУ Загрузчик использует соответствующие подключения микросхем, используемых в схемотехнике ЭБУ, а также выбор драйвера микросхемы.
Если при чтении FLASH ЭБУ, идентификатор микросхемы FLASH-памяти отображается неверно, попробуйте выбрать другой тип ЭБУ. В любом случае, операция чтения FLASH будет произведена корректно.
Обратите внимание:
| · | не пытайтесь производить запись FLASH, если при чтении не был верно определен тип микросхемы FLASH. |
| · | не рекомендуется производить запись EEPROM, если предварительно прочитанные данные отсутствуют (буфер заполнен одним значением) или нетипичны для данного ЭБУ. |
| · | в ЭБУ, где отсутствует микросхема EEPROM (чаще всего ЭБУ Siemens), вместо неё используется несколько секторов FLASH-памяти. При этом для сохранения информации иммобилизатора при перепрошивке, предварительно считывайте область EEPROM на вкладке EEPROM, и, после программирования FLASH, записывайте обратно. |
| · | т.к. Загрузчик рассчитан на автоматическое определение размера EEPROM, считанный файл может иметь размер меньший, чем объем микросхемы, в случае, если данные в микросхеме повторяются. При записи такого файла Загрузчик дублирует загруженную область по всему объему микросхемы EEPROM. |
| · | при невозможности корректно определить размер EEPROM данные могут быть дополнены значением FF до ближайшего максимального размера EEPROM. |
| · | т.к. описанный модуль Загрузчика не является специализированным, учитывающим особенности ПО ЭБУ, пользователь должен сам принимать решение о возможности его использования с каждым конкретным блоком управления. В связи с этим, перед записью всегда производите чтение образов микросхем FLASH и EEPROM для обеспечения возможности восстановления ЭБУ. |
| · | некоторые ЭБУ, при ошибках контрольной суммы в FLASH изменяют содержимое EEPROM так, что последующий запуск двигателя будет невозможен даже при возвращении на место оригинального образа FLASH. При этом для восстановления может потребоваться также и восстановление содержимого EEPROM. |
| · | в случае, когда ЭБУ потребляет слишком большой ток по линии К30 рекомендуется подключать данный контакт напрямую от источника питания. |
