МИКАС-12/M74.5/M75/M86И (+J2534)

Модуль предназначен для чтения-записи FLASH и EEPROM ЭБУ МИКАС-12/M74.5/М75/М86И:

При подключении к ЭБУ модуль автоматически подбирает поддерживаемые режимы связи с ЭБУ (К-линия/CAN) для установки соединения.

модуль предназначен для чтения ЭБУ с целью создания резервной копии его содержимого и восстановления содержимого ЭБУ из резервной копии или восстановления (обновления устаревшей версии) оригинального программного обеспечения ЭБУ в том случае, если есть подозрения на наличие в ЭБУ не оригинальной (модифицированной) программы управления, использование которой не сертифицировано производителем ЭБУ.

·	программирование ЭБУ должно быть произведено с помощью подключения к разъёму ЭБУ. Программирование без снятия с автомобиля, путём подключения к диагностической колодке, может вызвать повреждение предохранителей, исполнительных механизмов или компонентов внутри ЭБУ.

·	при работе с ЭБУ M86 на автомобиле доступна запись области ПО во FLASH. Обмен с ЭБУ при этом осуществляется через J2534-совместимый адаптер, подключенный к диагностической колодке.

·	для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла.

·	для установки пароля на доступ к файлу при сохранении необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла.

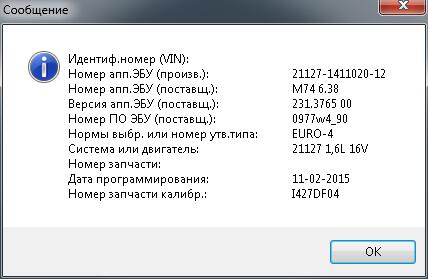

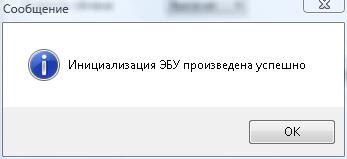

·	перед установкой ЭБУ на автомобиль, независимо от производимой операции (чтение или запись) запросите идентификацию ЭБУ. В случае получения сообщения "ЭБУ в режиме программирования" воспользуйтесь кнопкой "Завершить программирование".

·	обратите особое внимание на совместимость аппаратной версии ЭБУ тому ПО, которое вы собираетесь в него записывать. Несоответствие может привести к невозможности работы с ЭБУ в дальнейшем.

в случае отсутствия выбора J2534-совместимого адаптера или невозможности работы с ним по каким-либо причинам (например устройство не подключено или уже используется другой программой) модуль не будет выдавать сообщения об ошибке. Продолжение работы будет доступно только в режиме соединения по К-линии.

·	для обеспечения нормальной связи с ЭБУ может потребоваться повышение напряжения питания до 15-16В.

·	при чтении FLASH обращайте особое внимание на совпадение КС. При неверной КС повторите чтение FLASH с повышенным напряжением питания.

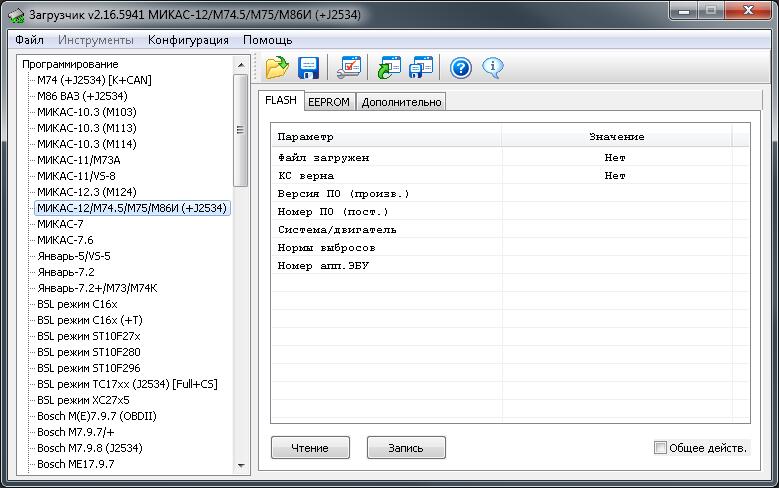

Вкладка содержит окно информации о загруженной прошивке и кнопок управления:

	чтение прошивки из контроллера во внутренний буфер программы
	запись прошивки из внутреннего буфера программы в контроллер

Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

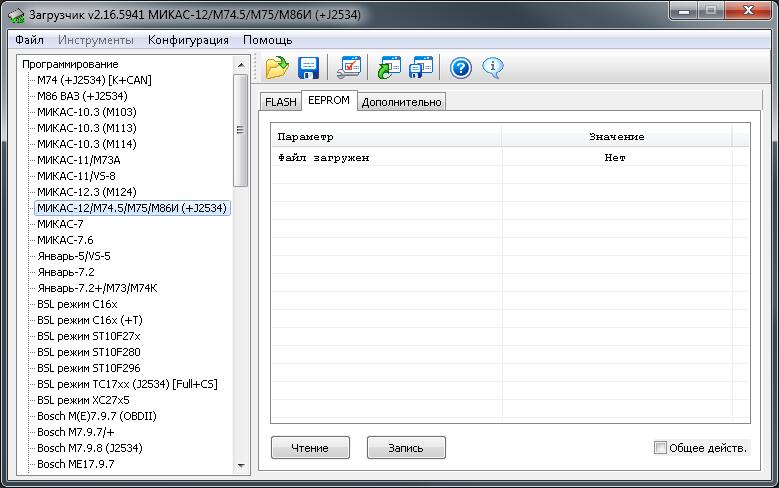

Вкладка содержит окно информации о загруженной прошивке и кнопок управления:

	чтение содержимого EEPROM из контроллера во внутренний буфер программы
	запись содержимого EEPROM из внутреннего буфера программы в контроллер

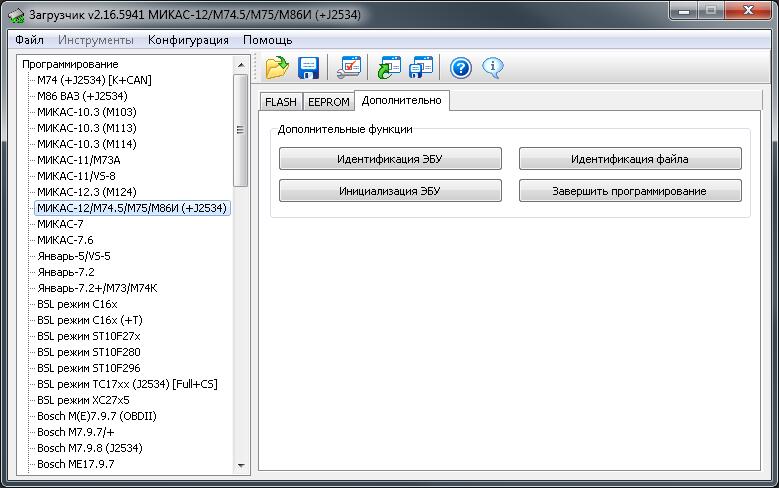

Вкладка содержит окно выбора опций работы программы:

·	Идентификация файла – отображает идентификацию ЭБУ, сохранённую в файле (только для файлов формата SMS-Soft Container File).

·	Завершение программирования – выполняет функцию завершения программирования. Необходимо в тех случаях, когда ЭБУ уже корректно записан, но по каким-то причинам не вышел из процедуры программирования.

Ввиду того, что процессор ЭБУ закрыт, обновление бутлоадера (части программы, управляющая запуском основной программы и ее обновлением), во избежание вывода блока из строя при ошибках обмена, модулем не поддерживается.

Если после записи в ЭБУ прошивки, бутлоадер которой отличается от исходной, появляется "Ошибка ПЗУ", рекомендуется считать из ЭБУ прошивку (уже с исходным бутлоадером), открыть ее в редакторе CTPro, сохранить (будет пересчитана контрольная сумма) и снова записать в ЭБУ.

При работе с ЭБУ M86 на автомобиле выберите вкладку FLASH и снимите галку "Общее действ.". При нажатии на кнопку "Запись" будет выдан вопрос:

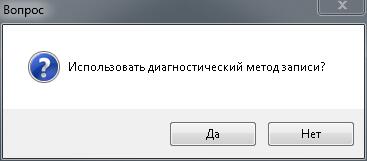

Нажмите "Да" для записи ПО в диагностическом режиме.

После записи выключите зажигание, дождитесь отключения Гл.Реле, включите зажигание и подождите 10 секунд перед запуском.

Если в записываемой прошивку бутлоадер отличается от содержащегося в ЭБУ, может возникнуть "Ошибка ПЗУ". В таком случае рекомендуется записывать ПО без использования диагностического метода записи.
