Обратите внимание:
| · | при попытке установить связь с ЭБУ, в котором находится прошивка, защищенная от считывания, содержимое этой прошивки будет потеряно! Восстановить исходную прошивку будет невозможно. |
Окно программы содержит следующие вкладки:

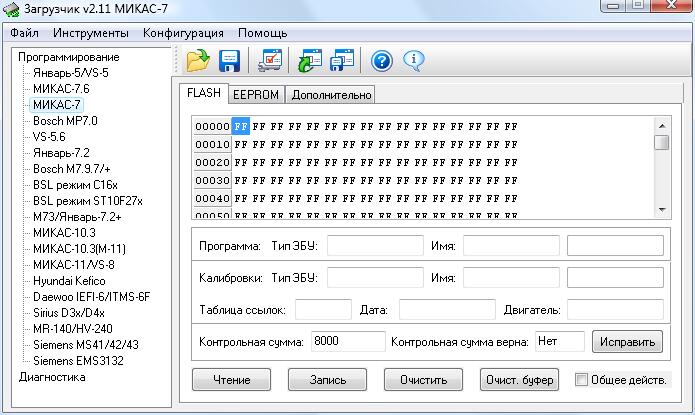

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |
|
очистка FLASH-памяти контроллера |
|
очистка внутреннего буфера программы |
Тип загруженной прошивки (одно- или двухрежимная) определяется программой автоматически.
Для изменения идентификационных данных необходимо воспользоваться соответствующими полями окна информации о прошивке. Для коррекции контрольной суммы после внесения изменений в прошивку используется кнопка Исправить.
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

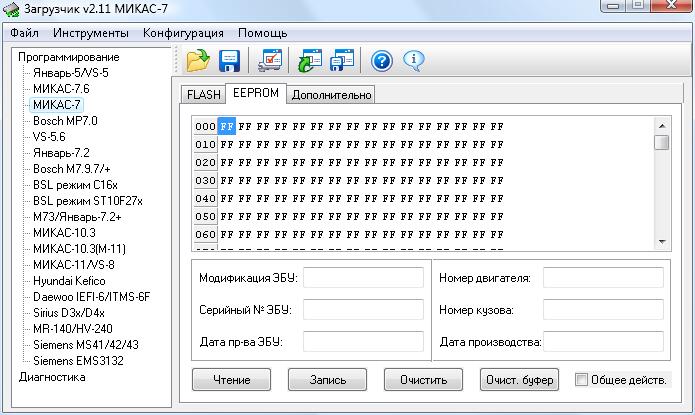

Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |
|
очистка EEPROM-памяти контроллера |
|
очистка внутреннего буфера программы |
Для изменения идентификационных данных необходимо воспользоваться соответствующими полями окна информации о прошивке.
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

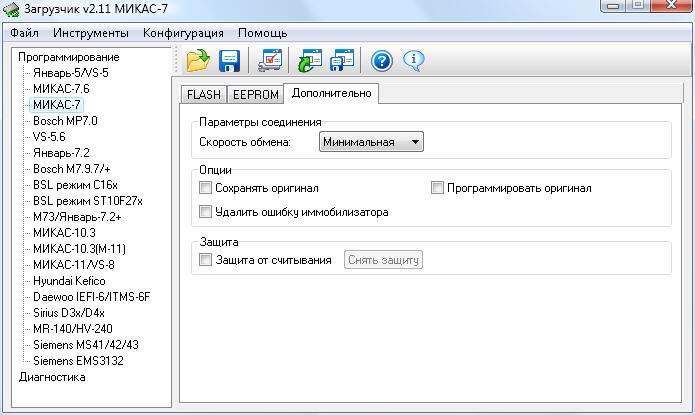

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы, защиты и добавления дополнительных функций:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ. |
Опции:
| · | Сохранять оригинал – при сохранении прошивки будет использоваться оригинальный вариант, независимо от выбора опций защиты или дополнительных функций. |
| · | Программировать оригинал – при записи прошивки в контроллер будет использоваться оригинальный вариант, независимо от выбора опций защиты или дополнительных функций. |
| · | Удалить ошибку иммобилизатора – позволяет убрать контроль ошибки иммобилизатора, появляющейся ввиду неполной комплектации некоторых контроллеров. |
Защита:
| · | Защита от считывания – добавляет в программу контроллера процедуру уничтожения содержимого FLASH-памяти и части EEPROM-памяти контроллера для предотвращения несанкционированного чтения. Кнопка Снять защиту позволяет удалить такую процедуру из программы контроллера, если она там была. Удаление производится непосредственно при нажатии на кнопку. |
Для работы с контроллерами МИКАС-7, предназначенных для управления системой зажигания в случае отсутствия связи необходимо произвести следующие действия (действительно только для COM-версии):
| 1. | Выбрать вкладку МИКАС-7 |
| 2. | Подключить контроллер |
| 3. | Начать чтение или программирование контроллера |
| 4. | Когда в статусном окне появится сообщение «Соединение (12В)» кратковременно отключить и подключить питание комплекса. При этом отключенное состояние не должно быть длиннее 0.5сек. |
| 5. | Если на этапе «Соединение (5В)» связь не установится, необходимо повторить действия пунктов 3 и 4. |
Если данный метод не приносит результатов, необходимо доработать контроллер.
