Произведите подключение Универсальным кабелем Загрузчика согласно таблице (правый(1), левый(2)(2 столбца широких контактов)):
2:97 |
масса |
2:103 |
неотключаемое напряжение (К30) |
2:58 |
отключаемое напряжение (К15) |
2:61 |
CAN-L |
2:60 |
CAN-H |
Для работы с ЭБУ в BSL-режиме необходимо произвести следующие соединения:

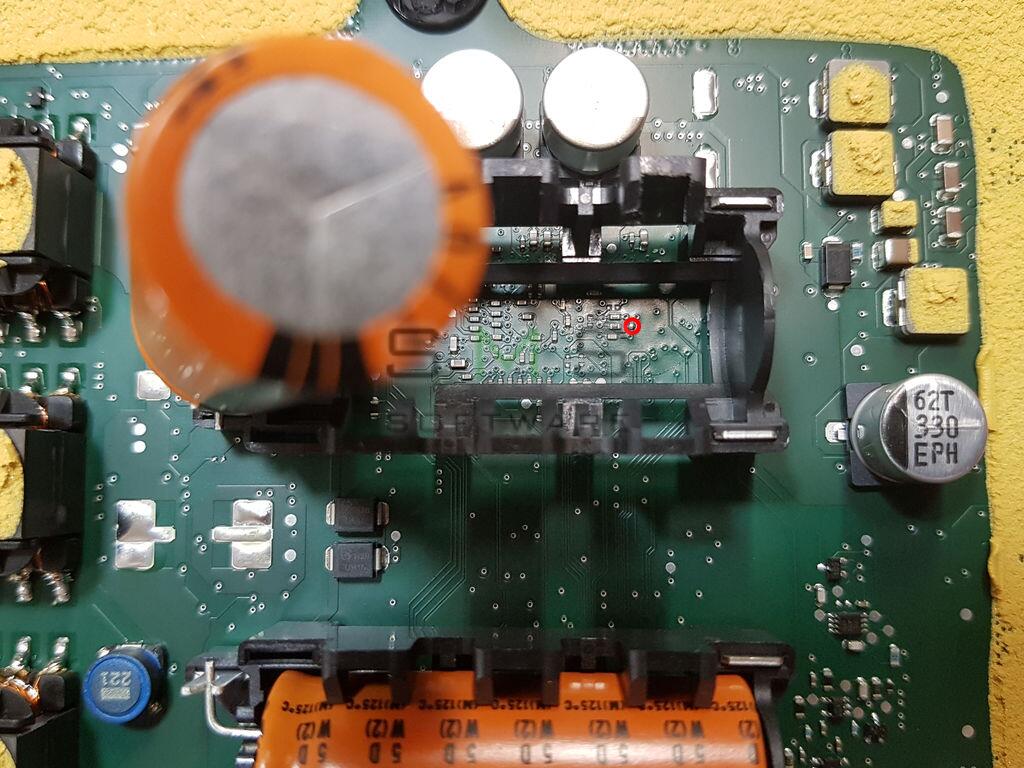

| · | контакт, отмеченный красным, соединить на массу ЭБУ через резисторы 0.51..1.0кОм |

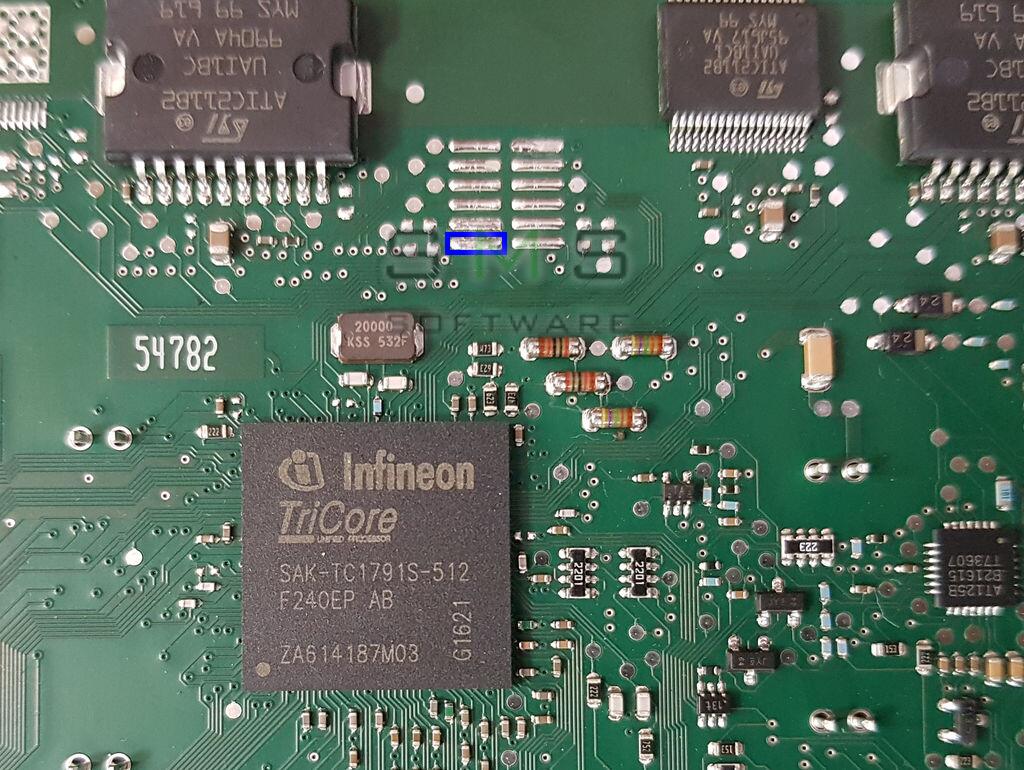

| · | контакт, отмеченный синим, через резистор 100 Ом подключить на шину Vddp (+3.3В) |
