Подключение Sirius D3x/D4x

 В начало

Произведите подключение Универсальным кабелем Загрузчика согласно цветовой маркировке:



*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

56

*

*

*

*

*

*

*

*

*

*

30

29

28

*

*

*

24

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*



24, 28        Масса ЭБУ

29        Отключаемое напряжение

30        Неотключаемое напряжение

56        К-линия



Для работы в BSL режиме произведите дополнительные подключения.



Сигнал разрешения программирования (зеленый провод универсального кабеля) необходимо подавать через резистор 4.2кОм..6.8кОм.

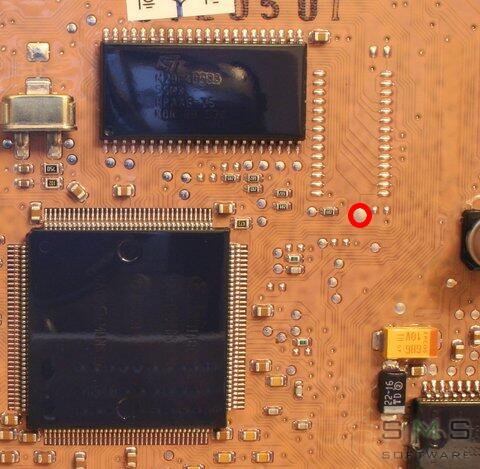

Для разрешения программирования может использоваться как 104 контакт процессора, так и точка, отмеченная на рисунке красным цветом.
