Произведите подключение Универсальным кабелем Загрузчика согласно таблице (второй разъём, 91 контакт):
1 |
масса |
41 |
отключаемое напряжение (К15) |
75 |
неотключаемое напряжение (К30) |
77 |
CAN-H |
60 |
CAN-L |
R |
разрешение программирования |
При использовании сигнала разрешения программирования (зеленый провод универсального кабеля) необходимо соблюдать особую осторожность, т.к. неверные действия с программой могут повлечь выход ЭБУ из строя.
Для работы с ЭБУ необходимо произвести следующие соединения с двух сторон печатной платы:
| · | контакты, отмеченные красным, соединить между собою резистором 0.51..1.0кОм |
| · | контакт, отмеченный зелёным, соединить на зелёный провод универсального кабеля Загрузчика через резистор 0.51..1.0кОм |

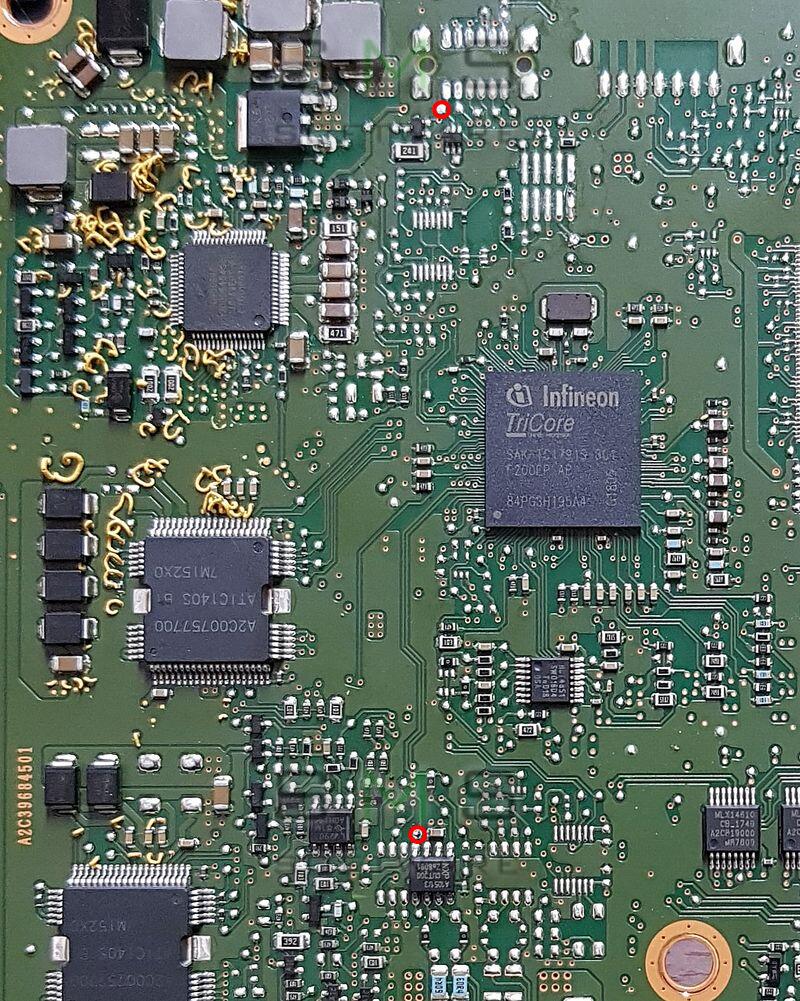

Сверху:

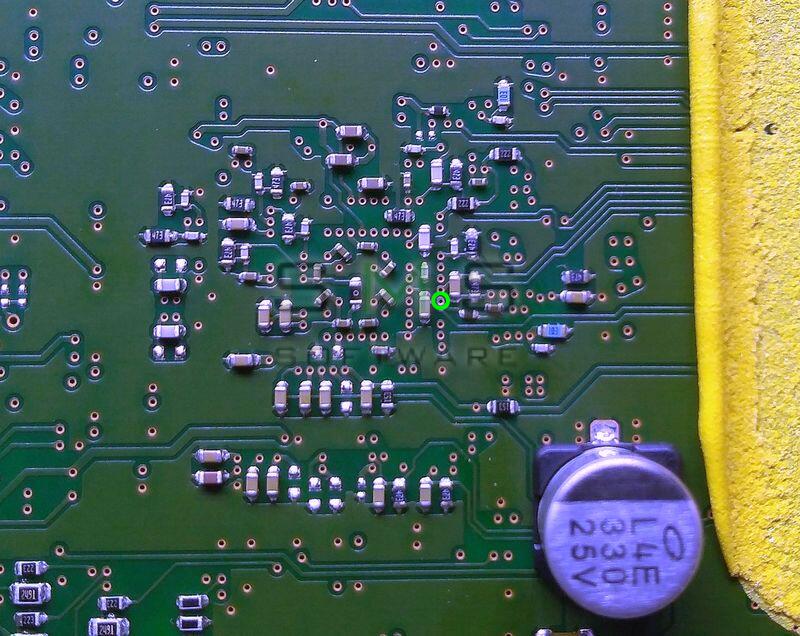

Снизу:
