Произведите подключение Универсальным кабелем Загрузчика согласно таблице (большой разъём, 91 контакт):
1 |
масса |
41 |
отключаемое напряжение (К15) |
75 |
неотключаемое напряжение (К30) |
77 |
CAN-H |
60 |
CAN-L |

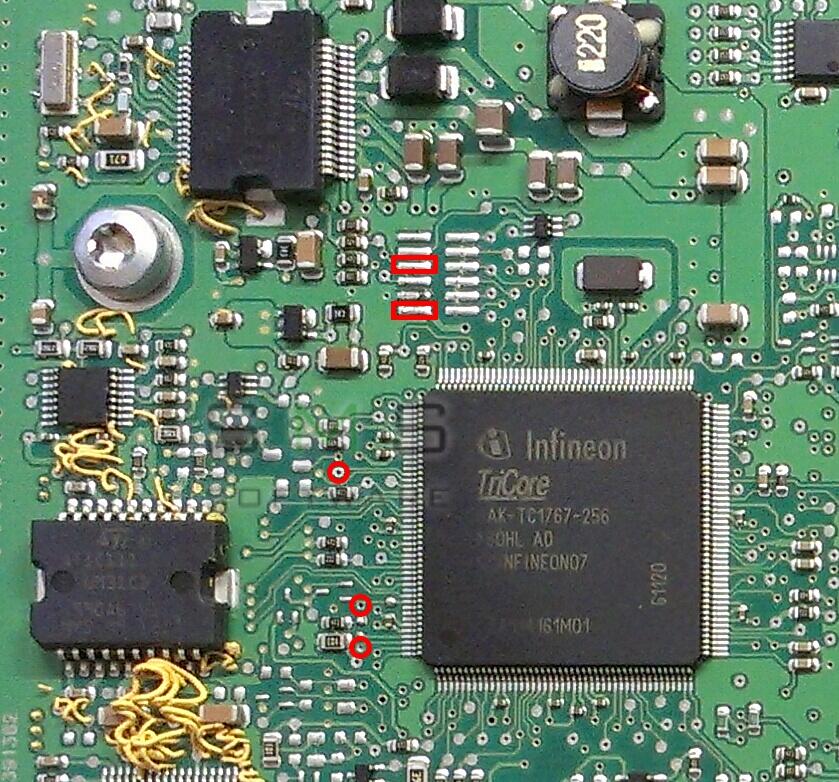

Для программирования ЭБУ в BSL-режиме, помимо соединений, указанных в разделе BSL режим TC17xx (J2534), необходимо соединить контакт PORST процессора (121 контакт процессора TC1767) через резистор номиналом 100-150Ом на +3.3В (контакты Vddp процессора). Наиболее удобно это можно сделать прозвонив 121 контакт на контактную площадку для внутрисхемного программирования (обычно 3ий сверху в левом столбце). На тех же контактах можно найти и напряжение +3.3В (обычно нижний контакт в левом столбце).
Обратите внимание: Платы ЭБУ могут сильно отличаться! На рисунке приведён лишь один из вариантов платы.
Перед выполнением соединений всегда предварительно прозванивайте используемые площадки на необходимый контакт процессора во избежании повреждения ЭБУ.
