Подключение Sirius EMS3132

 В начало

Произведите подключение Универсальным кабелем Загрузчика согласно цветовой маркировке:



*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

56

*

*

*

*

*

*

*

*

*

*

30

29

28

*

26

*

24

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*

*



24, 28        Масса ЭБУ

29        Отключаемое напряжение

30        Неотключаемое напряжение

56        К-линия

26        Л-линия (подключается к К-линии при программировании без доработки).



Сигнал разрешения программирования (зеленый провод универсального кабеля) необходимо подавать через резистор 4.2кОм..6.8кОм.

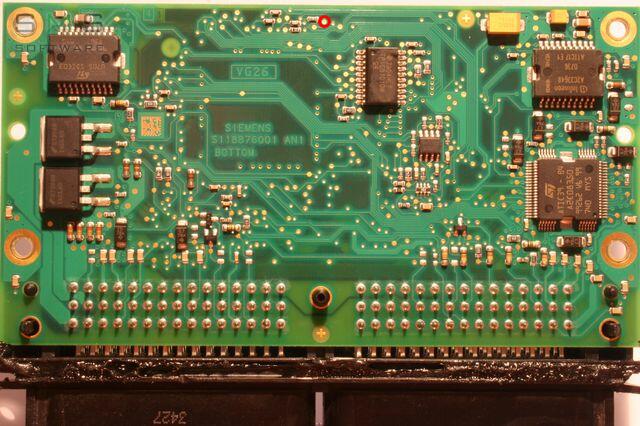

Для разрешения программирования используется 104 контакт процессора, либо точка отмеченная на плате красным цветом.
