Модуль предназначен для чтения-записи FLASH и EEPROM ЭБУ Vagon VAx, устанавливаемых на автомобилях Lifan Breeze 1.3L/1.6L.
Обратите внимание:
| · | программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель (приобретается отдельно или используется кабель диагностики из комплекта программы SMS-Diagnostics), подключаемый к адаптеру CombiLoader v3. |
| · | для подключения контроллера, снятого с автомобиля, необходимо произвести соединения в соответствии с типом ЭБУ. |
| · | обновление бут-сектора ЭБУ является критической операцией и при ошибках ЭБУ может оказаться неработоспособен. Для восстановления потребуется замена процессора. |
Окно программы содержит следующие вкладки:

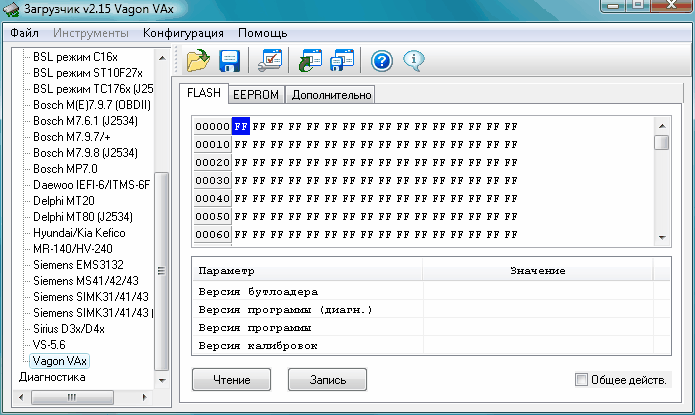

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

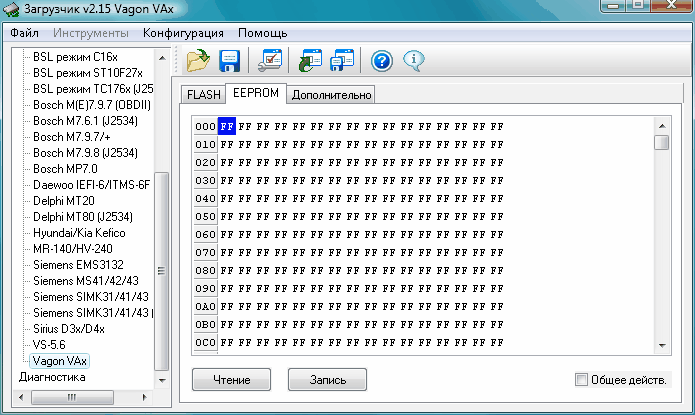

Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера, окна информации о загруженной прошивке, списка выбора типа ЭБУ и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

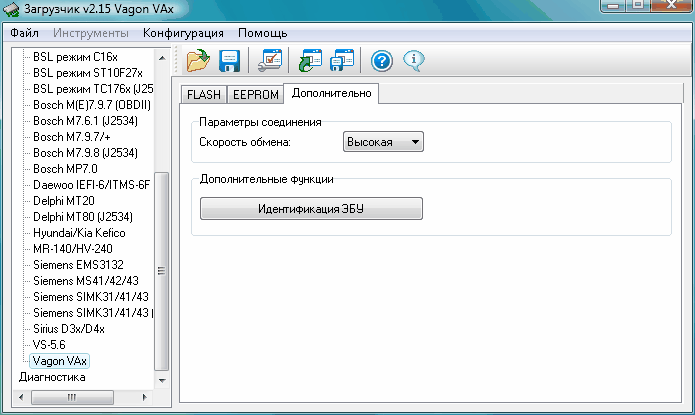

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ. |
Дополнительные функции:
| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
Перед записью в ЭБУ обязательно производите чтение для сохранения возможности восстановления.
Во время установки связи в ЭБУ передается управляющая программа, позволяющая производить операции чтения-записи. Несмотря на то, что все операции за исключением обновления бут-сектора, не являются критическими, при возникновении ошибок во время операции записи не выключайте зажигание и не обесточивайте контроллер, т.к. при этом во FLASH-памяти контроллера может оказаться поврежденная программа! При ошибках связи, до тех пор, пока ЭБУ не будет обесточен, в нем будет сохраняться управляющая программа Загрузчика, что позволит повторить выбранную операцию с ЭБУ.
Для связи с ЭБУ, в котором уже имеется управляющая программа Загрузчика нажмите клавишу Alt до нажатия кнопки Чтение или Запись и удерживайте ее до окончания процесса соединения.
Соединение с ЭБУ в этом случае может длиться намного дольше, чем обычно.
Загрузчик автоматически завершает связь с ЭБУ только в том случае, если до установки связи в ЭБУ не было управляющей программы Загрузчика и текущая операция завершилась успешно.
Если же при установке связи Загрузчик обнаруживает в ЭБУ свою управляющую программу, после успешного завершения операции будет выведено предупреждающее сообщение:
Выбирайте ответ "Да" только в том случае, если вы полностью уверены в работоспособности программы внутри ЭБУ.
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
В случае выбора обновления не только калибровок, но и программы, возможно также произвести обновление бут-сектора. Для этого нажмите клавишу Shift до нажатия кнопки Чтение или Запись и удерживайте ее до окончания процесса соединения. Однако стоит учитывать то, что ошибка записи на первых 10% приведёт к неработоспособности ЭБУ и необходимости замены процессора.
