Модуль предназначен для чтения/записи калибровок и программы ЭБУ Valeo V34P/J34.1 устанавливаемых на автомобилях Citroen/Peugeot через диагностический разъём.
Обратите внимание:
| · | программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера. |
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. При этом операции чтения-записи возможны на не запрограммированном ЭБУ. |
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи. |
Окно программы содержит следующие вкладки:

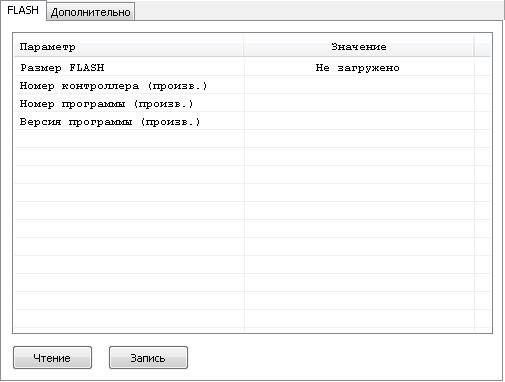

Вкладка FLASH
Вкладка содержит окно информации о загруженной прошивке и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

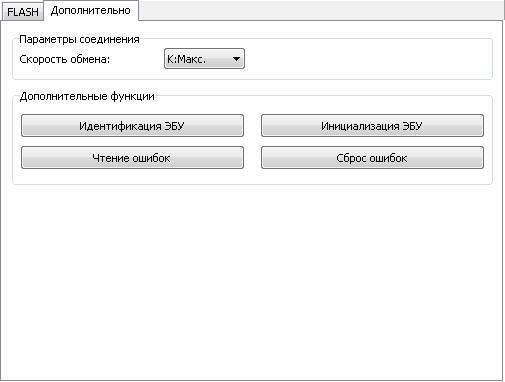

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости и канала обмена с ЭБУ. |
Дополнительные функции:
| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Инициализация – позволяет произвести инициализацию ЭБУ после перепрограммирования. Двигатель не должен быть запущен в течении 10 минут до выполнения операции и напряжение бортсети должно быть выше 12В. После выполнения операции необходимо проделать следующие действия: |
| 1. | Выключить зажигание и подождать 30 секунд. Включить зажигание. |
| 2. | Нажать до упора на педаль акселератора, затем отпустить. |
| 3. | Выключить зажигание и подождать 30 секунд. Включить зажигание. |
| 4. | Подождать 15 секунд и запустить двигатель. |
| 5. | Дать двигателю поработать на холостом ходу в течении 1 минуты. |
| 6. | Выполнить пробную поездку в различных режимах. |
| · | Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды. |
| · | Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках. |
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
Обратите внимание:
| · | в случае возникновения ошибки получения доступа после окончания процесса воспользуйтесь модулем "BSL режим ST10F27x" для чтения FLASH и отправьте пришлите считанную прошивку разработчикам для добавления её поддержки. |
