Модуль предназначен для чтения/записи калибровок и программы ЭБУ Valeo S3000/V40/V42 устанавливаемых на автомобилях Renault через диагностический разъём.
Перед работой с ЭБУ в автомобиле зажигание должно быть включено, двигатель заглушен.
Во избежание непредвиденного перемещения автомобиля всегда активируйте ручной тормоз!
Для исключения отключения ЭБУ во время работы на автомобилях с картой доступа произведите указанные действия.
После операций чтения/записи выключите зажигание и подождите 10 секунд.
Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.
Обратите внимание:
| · | программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера. |
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. При этом операции чтения-записи возможны только на не запрограммированном ЭБУ. |
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
Окно программы содержит следующие вкладки:

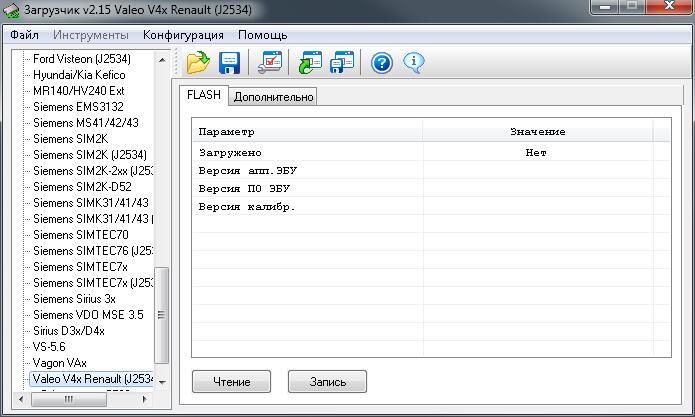

Вкладка FLASH
Вкладка содержит окно информации о загруженной прошивке и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

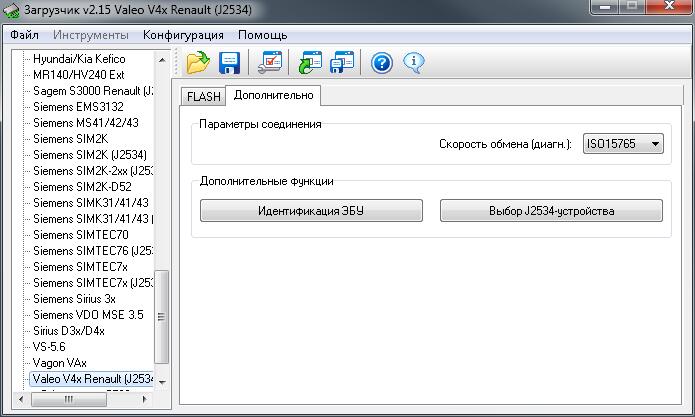

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена (диагн.) – выбор метода взаимодействия с адаптером. Нормальный режим - ISO15765. |
Дополнительные функции:
| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |

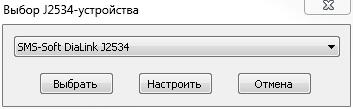

| · | Выбор J2534-устройства – открывает окно выбора J2534-устройства для связи с ЭБУ. |
Обратите внимание:
| · | в случае записи калибровок, не соответствующих типу прошивки, контроллер может перестать отвечать на диагностические запросы. |
