Модуль предназначен для чтения-записи FLASH-памяти ЭБУ WestPort WP580, устанавливаемых на автомобили ГАЗ и др. через диагностический разъем.
Обратите внимание:
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. |
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | при отсутствии связи при подключении на автомобиле может потребоваться подключение резистора 120 Ом между используемыми контактами шины CAN. |
| · | образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи. |
| · | используемый интерфейс J2534 должен поддерживать работу с напряжением бортсети автомобиля. Превышение допустимого напряжения питания интерфейса может вызвать его повреждение! |
| · | использование калибровок от несовместимого ПО может привести к необходимости восстановления ЭБУ модулем "BSL режим TC17xx (J2534)". |
Окно программы содержит следующие вкладки:

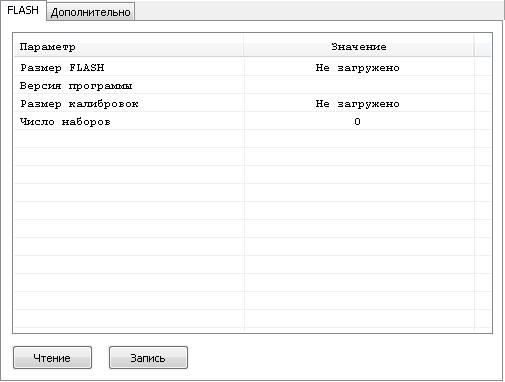

Вкладка FLASH
Вкладка содержит окно информации о загруженной прошивке и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

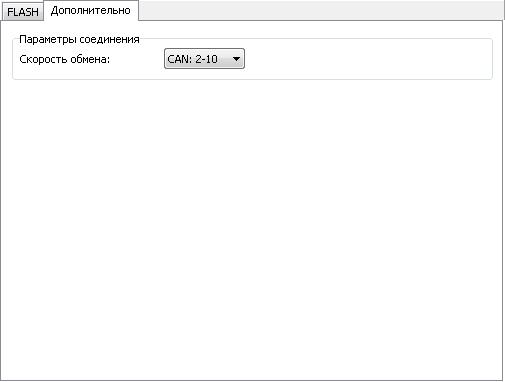

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор канала обмена с ЭБУ. В зависимости от необходимых действий может быть выбран либо CAN на контактах 6-14 (доступна запись ЭБУ) либо CAN на контактах 2-10 (доступны чтение и запись ЭБУ). |
Память ЭБУ распределена следующим образом:
| · | FLASH процессора – управляющая программа. |
| · | EEPROM процессора – калибровки. |
| · | Внешняя EEPROM 95256 – переменные. |
| · | Внешняя EEPROM 25P40 – адаптации. |
Для совместимости с другими модулями, считанные данные хранятся в паре файлов (BIN/EEP). При открытии файла загружаются данные из пары одноимённых файлов с разными расширениями.
