Произведите подключение Универсальным кабелем Загрузчика согласно таблице (большой(1), малый(2)): (используемые контакты CAN соединить между собой резистором 120 Ом)
2:118 |
масса |
2:119 |
неотключаемое напряжение (К30) |
2:114 |
отключаемое напряжение (К15) |
2:87 |
CAN-L (BSL/запись) |
2:86 |
CAN-H (BSL/запись) |
2:89 |
CAN-L (чтение/запись) |
2:88 |
CAN-H (чтение/запись) |
Для работы с ЭБУ в BSL-режиме необходимо произвести следующие соединения:

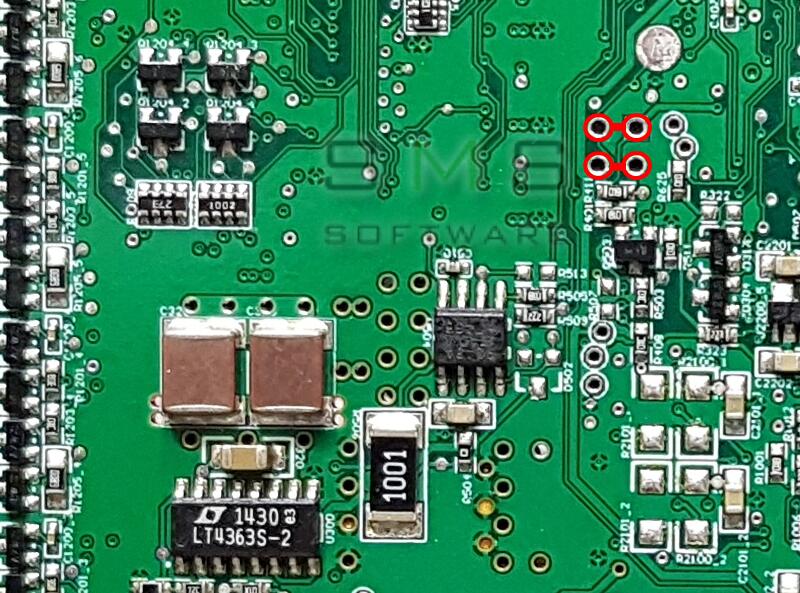

| · | установите перемычки как указано на рисунке |
