Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ, основанных на процессорах ST семейства ST10F168 через встроенный BootStrapLoader.
К таким ЭБУ, в частности, относятся MagnetiMarelli IAW 59F, устанавливаемые на автомобили Fiat.
Окно программы содержит следующие вкладки:
Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера, выбора типа ЭБУ и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

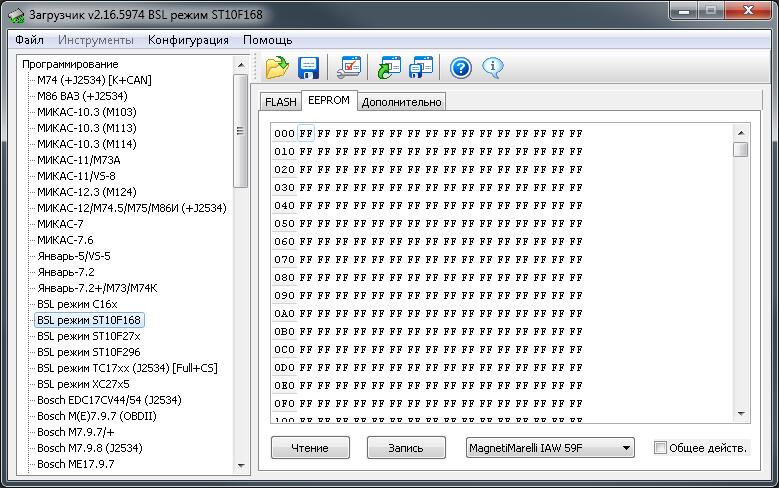

Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера, выбора типа ЭБУ и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

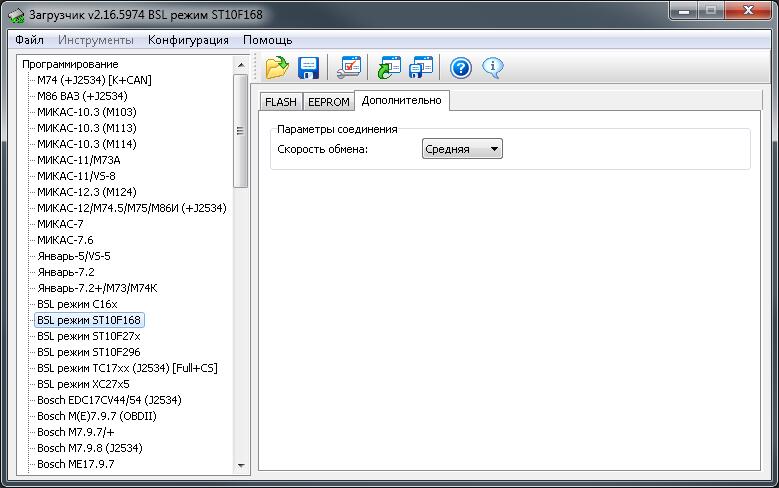

Вкладка Дополнительно
На этой вкладке можно выбрать параметры соединения (скорость обмена с ЭБУ). В том случае, если связь с ЭБУ прерывается, попробуйте работать на более низкой скорости.
Для работы с ЭБУ, его необходимо вскрыть для перевода в режим программирования. Перевод в режим программирования осуществляется в соответствии с типом ЭБУ.
Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.
Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения с в соответствии с типом ЭБУ.
При выборе определённого типа ЭБУ Загрузчик использует соответствующие подключения микросхем, используемых в схемотехнике ЭБУ, а также выбор драйвера микросхемы.
Обратите внимание:
| · | т.к. описанный модуль Загрузчика не является специализированным, учитывающим особенности ПО ЭБУ, пользователь должен сам принимать решение о возможности его использования с каждым конкретным блоком управления. В связи с этим, перед записью всегда производите чтение образа FLASH для обеспечения возможности восстановления ЭБУ. |
