Обратите внимание:
| · | для программирования ЭБУ типа Микас-11 необходима доработка. Для программирования ЭБУ VS-8 данная доработка не требуется. |
| · | для программирования данного типа ЭБУ без доработки через адаптер CombiLoader v3 необходима версия модуля 1.4 или выше. |
| · | программирование ЭБУ без доработки может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель (приобретается отдельно или используется кабель диагностики из комплекта программы SMS-Diagnostics), подключаемый к адаптеру CombiLoader v3. |
| · | т.к. разработчики ЭБУ МИКАС-11 исключают изменение ПО ЭБУ (пр-ва после конца 2008 года), не рекомендуется использовать режим программирования без доработки. Перед работой с ЭБУ произведите доработку и считайте прошивку. В случае получения в буфере программы прошивки, содержащей повторяющиеся данные 9B 00 9B 00 9B 00..., не предпринимайте попыток по его перепрограммированию - это может привести к его выходу из строя. Для таких ЭБУ используйте модуль МИКАС-11/M73A. |
Окно программы содержит следующие вкладки:

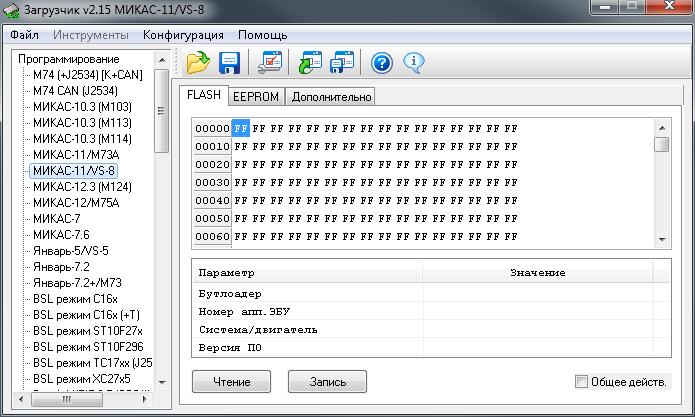

Вкладка FLASH
Вкладка содержит окно просмотра буфера программы контроллера, информации о прошивке и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

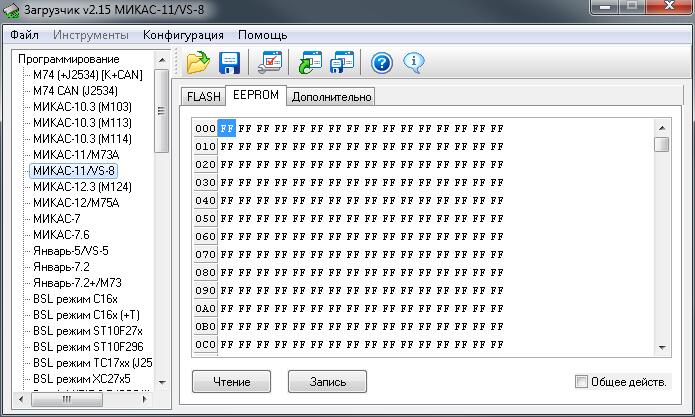

Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера и кнопок управления:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

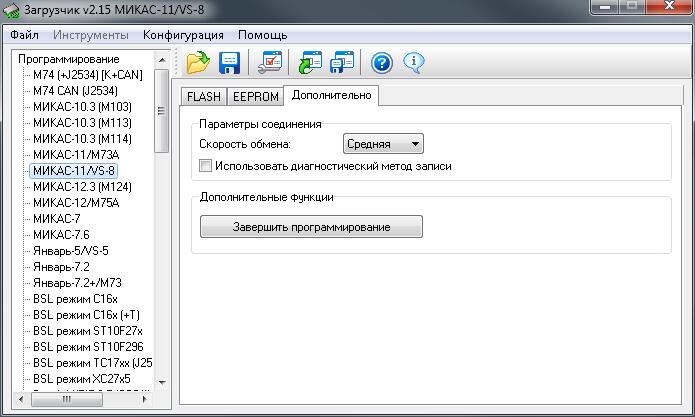

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ. В том случае, если связь с ЭБУ прерывается или по окончании процесса чтения появляется сообщение об ошибке, попробуйте работать на более низкой скорости. |
| · | Использовать диагностический метод записи – использование возможностей встроенного в ПО ЭБУ бутлоадера для перепрограммирования без доработки блока. |
Дополнительные функции:
| · | Завершение программирования – выполняет функцию завершения программирования. |
Программирование без доработки контроллера.
Для программирования без доработки контроллера необходима версия модуля 1.4 или выше. При этом используются возможности встроенного бутлоадера (небольшой части программы контроллера, позволяющей производить операции перепрограммирования). Возможности различных версий бутлоадера различны.
Для активации режима работы без доработки контроллера необходимо выбрать использование диагностического режима на вкладке Дополнительно.
Если при соединении с ЭБУ Загрузчик выведет сообщение "Возможно старая версия бутлоадера", необходимо воспользоваться записью с доработкой или альтернативным методом записи без доработки (поддерживается только запись FLASH).
Для альтернативного режима записи ЭБУ без доработки со старым бутлоадером, проделайте следующие действия:
| 1. | Нажмите и удерживайте клавишу Alt. |
| 2. | Нажмите кнопку Запись. |
| 3. | После начала процесса стирания клавишу Alt можно отпустить. |
| 4. | После успешной записи на вкладке Дополнительно воспользуйтесь кнопкой Завершить программирование. |
При работе с контроллером без доработки, в случае когда подключение производится к диагностической линии автомобиля, а не к колодке ЭБУ, возможны ситуации, когда после неудачной записи ЭБУ перестает отвечать на запросы. В таком случае необходимо проделать следующие действия:
| 1. | Выключить зажигание. |
| 2. | Снять питание с ЭБУ (скинуть клемму аккумулятора или вынуть главное реле). |
| 3. | Возобновить подачу питания на ЭБУ. |
| 4. | Нажать кнопку необходимой операции (Чтение/Запись). |
| 5. | После смены Загрузчиком статуса с "Соединение" на "Включите зажигание" включить зажигание. |
Обратите внимание:
| · | при работе с контроллером без доработки успешное окончание любой операции отключает бутлоадер. Помните об этом! В случае, когда запись FLASH прошла с ошибкой, последующая успешная операция, например чтение или запись EEPROM, отключит бутлоадер, что приведет к невозможности работы с контроллером без доработки, т.к. "недописанная" программа во FLASH не сможет включить бутлоадер снова. Возможность работы с контроллером после доработки остается. |
