Модуль предназначен для чтения-записи FLASH/EEPROM ЭБУ М74, основанных на процессорах Infineon семейства XC27x5 через встроенный BootStrapLoader и предназначен для замены имеющихся модулей BSL режим XC27x5 и M74CAN (J2534).
Возможности модуля по работе с ЭБУ определяются наличием соответствующих лицензий:
| · | ЭБУ с шиной К поддерживаются при наличии лицензии на модуль BSL режим XC27x5. |
| · | ЭБУ с шиной CAN поддерживаются при наличии лицензии на модуль M74CAN (J2534). |
При подключении к ЭБУ модуль автоматически подбирает поддерживаемые режимы связи с ЭБУ (К-линия/CAN) для установки соединения.
Обратите внимание:
| · | для ввода дополнительных кодов активации модуля нажмите и удерживайте клавишу Ctrl перед запуском Загрузчика. |
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. |
| · | для корректного функционирования модуля необходимо использовать соответствующий кабель. Ранее приобретённые кабели необходимо доработать чтобы они соответствовали указанному назначению контактов. Изменения не отразятся на работоспособности других модулей, работающих с ЭБУ М74. |
| · | начиная с ПО версии xxxxxIxx (например I444CI07) вместо внешней микросхемы EEPROM в ЭБУ используется внутренняя FLASH процессора для хранения данных. При работе с EEPROM ЭБУ всегда выбирайте соответствующее расположение области хранения данных. |
| · | при работе с FLASH контроллера область (0xC0000-0xD0000), отведённая для использования в качестве внутренней EEPROM, не считывается и не записывается независимо от выбора типа EEPROM. Используйте вкладку EEPROM с выбором "Внутр.EEPROM" для получения доступа к данной области. В серийных версиях ПО, предназначенных для ЭБУ с внешней EEPROM, указанная область не используется. |
| · | в случае отсутствия выбора J2534-совместимого адаптера или невозможности работы с ним по каким-либо причинам (например устройство не подключено или уже используется другой программой) модуль не будет выдавать сообщения об ошибке. Продолжение работы будет доступно только в режиме соединения по К-линии. |
Окно программы содержит следующие вкладки:

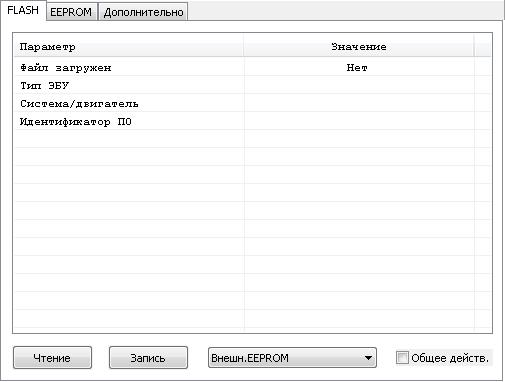

Вкладка FLASH
Вкладка содержит информацию о загруженной прошивке, кнопки управления и окно выбора типа EEPROM:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

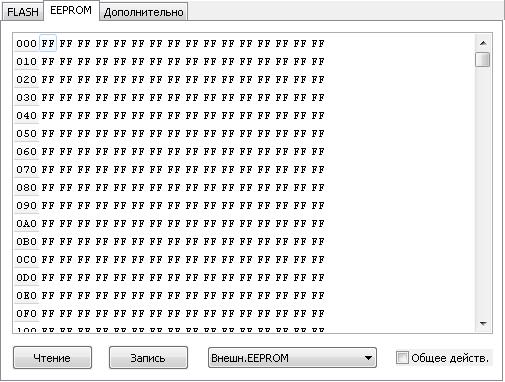

Вкладка EEPROM
Вкладка содержит окно просмотра буфера программы контроллера, кнопки управления и окно выбора типа EEPROM:
|
чтение содержимого EEPROM из контроллера во внутренний буфер программы |
|
запись содержимого EEPROM из внутреннего буфера программы в контроллер |
Наличие галочки в поле Общее действ. позволяет производить выбранные операции одновременно с FLASH и EEPROM памятью контроллера за один сеанс связи.

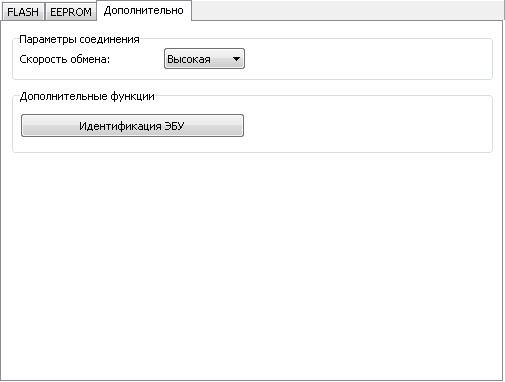

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Параметры соединения:
| · | Скорость обмена – выбор скорости обмена с ЭБУ по шине К. |
Дополнительные функции:

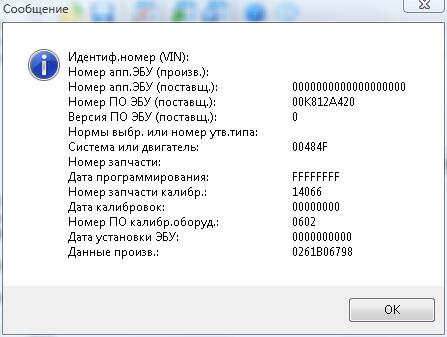

| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.
Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения с в соответствии с типом ЭБУ.
