Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Bosch MEDC17 Hyundai/Kia через диагностический разъём.
Модулем поддерживаются следующие типы ЭБУ:
| · | (чтение/запись) Bosch EDC17C08 |
| · | (чтение/запись) Bosch EDC17CP14 (TPROT3) |
| · | (чтение/запись) Bosch EDC17CP14 (TPROT11) |
| · | (чтение/запись) Bosch EDC17C53 |
| · | (чтение/запись) Bosch ME(G)17.9.2 |
| · | (чтение/запись) Bosch MED(G)17.9.8 |
| · | (чтение/запись) Bosch ME(G)17.9.11/12/13 |
| · | (чтение/запись) Bosch ME(G)17.9.21 |
Поддерживаемые форматы файлов:
| · | несжатый BIN (BIN) |
| · | сжатый SMS-BIN (BIN) |
| · | SMS-Soft Container File (BCF) |
| · | дилерский формат прошивок GDS (BIN) |
Обратите внимание:
| · | работа с ЭБУ может быть произведена без снятия с автомобиля подключением к диагностической колодке. |
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. |
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | запись только калибровок при использовании нестандартного ПО или запись калибровок от другого ПО недопустима и может привести к необходимости восстановления ЭБУ модулем "BSL режим TC17xx (J2534)". |
| · | при записи модифицированного ПО в ЭБУ ME(G)17.9.11/12/13/21 производится автоматическая подготовка калибровок для диагностической записи. |
| · | для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне сохранения файла. |
| · | для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла. |
Особенности работы с ЭБУ EDC17CP14(TPROT11), EDC17C53 и Bosch MEx17.9.2/8/21:
| · | запись модифицированных калибровок совместно с оригинальным ПО отключает проверку подписи. |
| · | запись оригинальных калибровок совместно с оригинальным ПО включает проверку подписи. |
| · | запись калибровок без ПО или модифицированного ПО не изменяет состояние проверки подписи. При этом проверка подписи в ЭБУ уже должна быть отключена. |
| · | записываемое ПО не должно иметь изменений в загрузочном блоке. |
Окно программы содержит следующие вкладки:

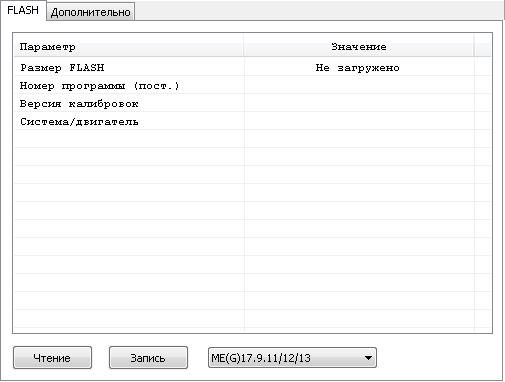

Вкладка FLASH
Вкладка содержит окно информации о буфере программы контроллера и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

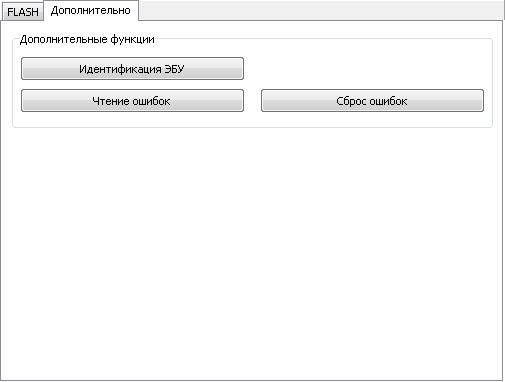

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Дополнительные функции:
| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды. |
| · | Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках. |
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.
Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения в соответствии с типом ЭБУ.
