Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Bosch MEDC17 Hyundai/Kia по протоколу UDS через диагностический разъём.
Модулем поддерживаются следующие типы ЭБУ:
| · | (чтение/запись) Bosch EDC17C57 |
Поддерживаемые форматы файлов:
| · | несжатый BIN (BIN) |
| · | сжатый SMS-BIN (BIN) |
| · | SMS-Soft Container File (BCF) |
Обратите внимание:
| · | работа с ЭБУ может быть произведена без снятия с автомобиля подключением к диагностической колодке. |
| · | для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. |
| · | обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО. |
| · | запись только калибровок при использовании нестандартного ПО или запись калибровок от другого ПО недопустима и может привести к необходимости восстановления ЭБУ модулем "BSL режим TC17xx (J2534)". |
| · | если ЭБУ выполняет проверку цифровой подписи, то запись модифицированного ПО в такой блок невозможна. Для отключения проверки цифровой подписи воспользуйтесь модулем "BSL режим TC17xx (J2534)". |
| · | для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне сохранения файла. |
| · | для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла. |
Окно программы содержит следующие вкладки:

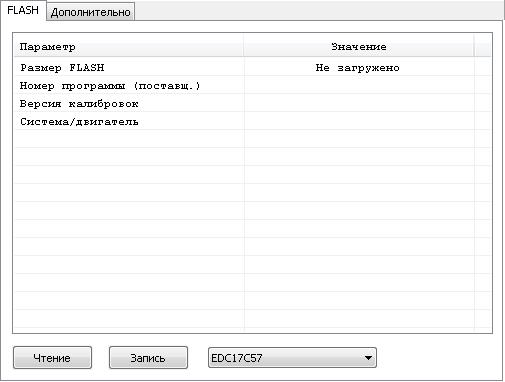

Вкладка FLASH
Вкладка содержит окно информации о буфере программы контроллера и кнопок управления:
|
чтение прошивки из контроллера во внутренний буфер программы |
|
запись прошивки из внутреннего буфера программы в контроллер |

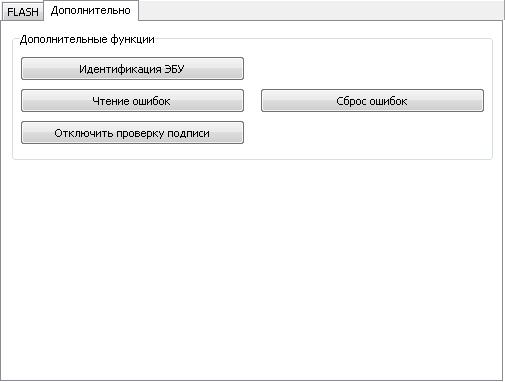

Вкладка Дополнительно
Вкладка содержит окно выбора опций работы программы:
Дополнительные функции:
| · | Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ. |
| · | Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды. |
| · | Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках. |
| · | Отключить проверку подписи – выполняет отключение проверки подписи в ЭБУ EDC17C57 при подключении ЭБУ в BSM-режиме. В случае сбоя при выполнении операции ЭБУ можно восстановить удерживая клавишу Shift при нажатии кнопки "Отключить проверку подписи". При этом в ЭБУ будет записана загрузочная область из текущего загруженного файла. |
Для определения типа адаптера удерживайте клавишу Ctrl при нажатии на кнопку "Отключить проверку подписи".
Для запуска автоопределения удерживайте клавиши Ctrl+I при нажатии на кнопку "Отключить проверку подписи".
При программировании ЭБУ вы можете выбрать обновление области калибровочных данных FLASH на следующем запросе:
Подключение контроллера, снятого с автомобиля, необходимо произвести Универсальным кабелем Загрузчика.
Для этого расположите ЭБУ на столе разъёмами к себе и произведите соединения в соответствии с типом ЭБУ.
